vtk.js中代理(vtkProxyManager)的用法解析01

发表于 分类于
本文字数： 2.4k 阅读时长 ≈ 2 分钟

📋何为代理？

资料来源，官方ppt：

https://docs.google.com/presentation/d/1Sr1OGxMSw0oCt46koKQbmwSIE11Kqq8MGtyW3W0ASpk

Proxy Architecture 代理架构

  • 用于高级渲染管线管理的代理接口

    • 受ParaView的代理启发

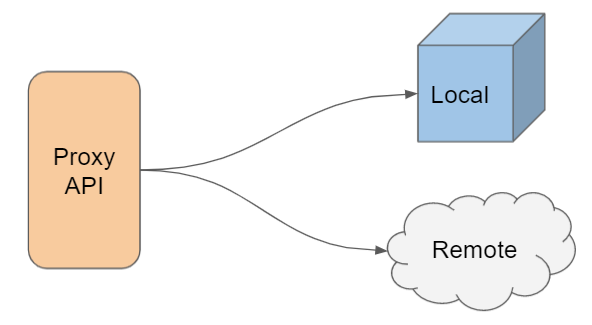

  • 允许使用统一的API来控制本地或远程渲染管线

  • 创建简单的渲染管线

1

架构内容

  • 数据源 Sources

    • 数据的来源

    • 原始数据、过滤器等。

  • 表现 Representations

    • 为渲染数据绑定适当的actor、mapper和properties

    • 例:SliceRepresentationProxy

  • 视口 view

    • 使用适当的交互器创建预定义的视图设置

    • 例如:2D视口，3D视口

架构简述

  • Proxy Manager 是 state 的中心存储

  • 基于配置连接

    • Source-Representation-View管道
    • 视图类型
    • 其他代理(如LookupTable 和 PiecewiseFunction)

  • 生命周期管理

    • 渲染管线
    • 数据源
    • 表现 Representations 和 视口 view

代理设置

  • 为数据源、表现和视口定义类
  • 在类上公开所需的属性
  • 同步不同对象的属性
  • 定义数据在不同视口类型中的外观

📗ProxyManager 源码解析

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
index.js

import macro from 'vtk.js/Sources/macro';

import core from './core';
import state from './state';
import view from './view';
import properties from './properties';

// ----------------------------------------------------------------------------

export function extend(publicAPI, model, initialValues = {}) {
  Object.assign(
    model,
    {
      proxyIdMapping: {},
      proxyByGroup: {},
      proxyConfiguration: {},
        // { definitions: {}, representations: { viewName: { sourceType: representationName } } }
      sv2rMapping: {}, // sv2rMapping[sourceId][viewId] = rep
      r2svMapping: {}, // r2svMapping[representationId] = { sourceId, viewId }
      collapseState: {},
      lookupTables: {},
      piecewiseFunctions: {},
      animating: false,
    },
    initialValues
  );

  // 对象方法
  macro.obj(publicAPI, model);
  // 创建 set get 方法
  macro.setGet(publicAPI, model, [
    'proxyConfiguration',
    'activeSource',
    'activeView',
  ]);
  // 事件
  macro.event(publicAPI, model, 'ActiveSourceChange');
  macro.event(publicAPI, model, 'ActiveViewChange');
  macro.event(publicAPI, model, 'ProxyRegistrationChange');

  // 代理注册处理
  core(publicAPI, model);
  // 代理状态处理
  state(publicAPI, model);
  // 代理视口处理
  view(publicAPI, model);
  // 代理属性管理
  properties(publicAPI, model);

  // 增加 代理 API
  macro.proxy(publicAPI, model);

  //设置类名
  model.classHierarchy.push('vtkProxyManager');
}

// ----------------------------------------------------------------------------

export const newInstance = macro.newInstance(extend, 'vtkProxyManager');

// ----------------------------------------------------------------------------

export default { newInstance, extend };
