实现处理DICOM数据，并在VTKJS中渲染

发表于 分类于
本文字数： 7.6k 阅读时长 ≈ 7 分钟

关于 Dicom Image Volume Rendering
如果想使用 vtk 来进行医学影像的体绘制的话，必须使用它们推荐的 .vti格式的文件

如果想用 .dcm 的文件直接进行渲染似乎是行不通的，于是我看到了一个git 上面的issue
https://github.com/Kitware/vtk-js/issues/678
官方说：

jourdain commented on 30 Mar 2018

To read a vti file you need to use that reader like here

The http reader use a different format which can be generated with that script.

But if you want to load DICOM, you should consider itk-js for loading your file natively and respect the orientation of the volume. @thewtex can tell you more about it.

Also you can see DICOM loading using itk-js and vtk-js here with ParaView Glance.

thewtex commented on 3 Apr 2018

Yes, as @jourdain mentioned, we can load the DICOM images directly via itk.js.

To load a multi-frame DICOM file (the entire volume is in one file), use itk/readImageFile. To load a DICOM file series, use itk/readImageDICOMFileSeries. Both of these are enabled in this reference application.

简单来说

意思是说，如果想渲染 DICOM格式的文件，可以使用itk-js来实现：
这个库的地址是：
https://github.com/InsightSoftwareConsortium/itk-js

依然拷贝它的源码进行简单的测试

同样没有 yarn.lock，用npm install 进行安装
但是这个项目根本没有运行测试服务器的地方，所以装了也没啥用….
只能进入example 来看看示例代码了

itk的示例代码基本没有什么内容，但是他的文档至少把API给整理出来了。

我们可以看到有2个重要的API对处理DICOM数据十分重要：

1. 关键API : readImageFile(webWorker, file) -> { webWorker, image }

Read an image from a File.
这个API可以处理单个的DICOM数据

2.关键API : readImageDICOMFileSeries(fileList, singleSortedSeries=false) -> { image, webWorkerPool }

Read an image from a series of DICOM File‘s stored in an Array or FileList.
If the files are known to be from a single, sorted series, the last argument can be set to true for performance.
The used webWorkerPool is returned to enable resource cleanup, if required.
这个API可以处理一个series中的DICOM数据

后来又参考了很多 thewtex 给出的示例代码，花了很长的时间…

干脆就直接给出实现读取多个DICOM数据的流程:

(0) 巨坑！！首先需要配置webpack的环境

如果是使用了umi，请在config下加入新的copy配置参数：
提示：umi里面集成了 CopyPlugin ，如果利用 chainWebpack 来配置 CopyPlugin 的话，可能会覆盖掉它自己生成的配置，导致Public目录失效，坑！！！

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
copy: [
   // 设置要复制到输出目录的文件或文件夹
   {
     from: path.join('node_modules', 'itk', 'WebWorkers'),
     to: path.join('itk', 'WebWorkers'),
   },
   {
     from: path.join('node_modules', 'itk', 'ImageIOs'),
     to: path.join('itk', 'ImageIOs'),
   },
   {
     from: path.join('node_modules', 'itk', 'MeshIOs'),
     to: path.join('itk', 'MeshIOs'),
   },
   {
     from: path.join('node_modules', 'itk', 'PolyDataIOs'),
     to: path.join('itk', 'PolyDataIOs'),
   },
 ],

如果是正常的webpack，请参考官方示例下的webpack

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
plugins: [
  new CopyPlugin([
    {
      from: path.join(__dirname, 'node_modules', 'itk', 'WebWorkers'),
      to: path.join(__dirname, 'dist', 'itk', 'WebWorkers')
    },
    {
      from: path.join(__dirname, 'node_modules', 'itk', 'ImageIOs'),
      to: path.join(__dirname, 'dist', 'itk', 'ImageIOs')
    },
    {
      from: path.join(__dirname, 'node_modules', 'itk', 'PolyDataIOs'),
      to: path.join(__dirname, 'dist', 'itk', 'PolyDataIOs')
    },
    {
      from: path.join(__dirname, 'node_modules', 'itk', 'MeshIOs'),
      to: path.join(__dirname, 'dist', 'itk', 'MeshIOs')
    }
  ])
],

(1) 首先需要发网络请求

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
await axios
      .get(
        'http://{DICOM_IP}/series/bfd34afd-f97a9f7c-c0551428-93a0c48a-0285c8ce?_=1624179883017',
      )
      .then((response) => {
        const { Instances } = response.data;
        for (const index in Instances) {
          files_paths.push(`http://{DICOM_IP}/instances/${Instances[index]}/file`);
        }
      });
    const fetchFiles = files_paths.map((file_path, index) => {
      const path = file_path;
      return axios.get(path, { responseType: 'blob' }).then((response) => {
        const jsFile = new File([response.data], `${index}.dcm`); // `${index}.dcm` ` file_path.split('/').slice(-1)[0]`
        return jsFile;
      });
    });

这里处理一组DICOM，首先获取所以DICOM文件的地址，然后生产了一组读取DCOM文件的异步方法。
这里从URL中获取，你也可以从本地来获取文件列表。
反正，需要获取到一个 文件的列表

(2) 转换图片数据

1
2
3
4
5
6
7
8
Promise.all(fetchFiles).then((files) => {
      readImageDICOMFileSeries(files).then(({ webWorker, image }) => {
        // webWorker.terminate();
        // printImage(image);
        const imageData = vtkITKHelper.convertItkToVtkImage(image);
      });
    });
  };

这一步比较简单，直接调用方法对生成的图片列表执行ITK的方法
注意：ITK的方法进行了更新，只需要传入一个参数，如果参考老的代码会发生错误（坑！！
然后将itk image 格式再转换成 vtk 的image data，这里是VTK 里面一个方法做的事情，叫 ITKHelper

(3) 坑中坑！利用VTK渲染 imageData

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
const view3d = document.getElementById('view3d');
const fullScreenRenderer = vtkFullScreenRenderWindow.newInstance({
  rootContainer: view3d,
  containerStyle: {
    height: '100%',
    overflow: 'hidden',
  },
  background: [0, 0, 0],
});
const renderer = fullScreenRenderer.getRenderer();
const renderWindow = fullScreenRenderer.getRenderWindow();
renderWindow.getInteractor().setDesiredUpdateRate(15);

const source = imageData;

// Pipeline handling
actor.setMapper(mapper);
mapper.setInputData(source);
// mapper.setSampleDistance(0.7);

const sampleDistance =
  0.7 *
  Math.sqrt(
    source
      .getSpacing()
      .map((v) => v * v)
      .reduce((a, b) => a + b, 0),
  );
mapper.setSampleDistance(sampleDistance);

renderer.addActor(actor);

const lookupTable = vtkColorTransferFunction.newInstance();
const piecewiseFunction = vtkPiecewiseFunction.newInstance();

// create color and opacity transfer functions
// 加了UI之后 这里的设置其实可以删除
lookupTable.addRGBPoint(200.0, 0.4, 0.2, 0.0);
lookupTable.addRGBPoint(2000.0, 1.0, 1.0, 1.0);

piecewiseFunction.addPoint(200.0, 0.0);
piecewiseFunction.addPoint(1200.0, 0.5);
piecewiseFunction.addPoint(3000.0, 0.8);

actor.getProperty().setRGBTransferFunction(0, lookupTable);
actor.getProperty().setScalarOpacity(0, piecewiseFunction);

actor.getProperty().setScalarOpacityUnitDistance(0, 4.5);
actor.getProperty().setInterpolationTypeToLinear();
actor.getProperty().setUseGradientOpacity(0, 1);
actor.getProperty().setGradientOpacityMinimumValue(0, 15);
actor.getProperty().setGradientOpacityMinimumOpacity(0, 0.0);
actor.getProperty().setGradientOpacityMaximumValue(0, 100);
actor.getProperty().setGradientOpacityMaximumOpacity(0, 1.0);
actor.getProperty().setShade(1);
actor.getProperty().setAmbient(0.2);
actor.getProperty().setDiffuse(0.7);
actor.getProperty().setSpecular(0.3);
actor.getProperty().setSpecularPower(8.0);

// Control UI
const controllerWidget = vtkVolumeController.newInstance({
  size: [400, 150],
  rescaleColorMap: true,
});
controllerWidget.setContainer(view3d);
controllerWidget.setupContent(renderWindow, actor, true);

fullScreenRenderer.setResizeCallback(({ width, height }) => {
  // 2px padding + 2x1px boder + 5px edge = 14
  if (width > 414) {
    controllerWidget.setSize(400, 150);
  } else {
    controllerWidget.setSize(width - 14, 150);
  }
  controllerWidget.render();
  fpsMonitor.update();
});

// First render
renderer.resetCamera();
renderWindow.render();

网上大多数代码就给出了如何实现从DICOM数据 =》vtk image data 的转换，后续如何进行渲染很难找到例子。
官方的例子都惦记着他那个.vti格式文件的渲染，所以他直接就写一个 Reader 来进行文件读取了，没有直接拿image data进行渲染的。
我一开始尝试用 React-vtk-js 这个库进行渲染，但是估计是不行，它也需要一个Reader进行配合，可能才能进行渲染。
无赖之下，还是只能参考 itk-vtk-viewer 这个实现，但是这个代码迭代的版本的太多，最新的代码结构太复杂，我只好从头来看，于是我尝试了很多旧版本的代码，但是始终都是黑屏的，也没报错，就是渲染不出3D的体素数据，我真的哭死。
我发现这个 itk-vtk-viewer 这个库一开始用了一些vtk比较原始的实现方法，似乎从 4.0开始，后面就用了 vtk 里面代理的方法进行实现，我也把代码抄了一下，但是始终就是黑屏，真的哭死…
第二天，我发现vtk的示例里面有一个 volume的app示例代码，我也抄了一下，但是依旧是渲染不出来，要吐了。关键它也不报错，我不知道问题是出在什么地方，我不知道是我数据出问题了，还是渲染出问题了。
最后我又偷了一个volume 的代码，我发现终于渲染出来了！问题就是好像是出在 lookupTable 和 piecewiseFunction 的设置上面，如果没有设置它们可能就是渲染不出来影像。于是一个很坑的地方出现了，我之前调试代码的时候，一直没有把UI这个东西加上，我以为不会对结果造成影像，于是lookupTable 和 piecewiseFunction 的参数，我也学示例代码里面写，把它们留白。但是实际上如果加了 UI,就会自动设置它们的参数，坑！！！

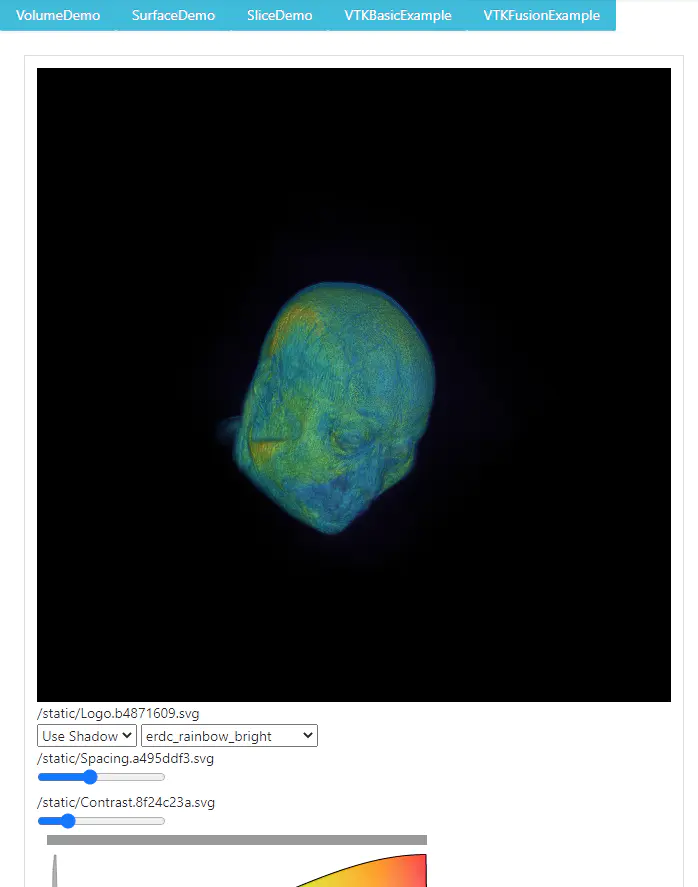

最后渲染结果：

渲染结果

最后由于loader可能还是有问题，所以UI界面不能正常展示，但是基础的功能有了。

TODO…

这次被这个问题坑了很久，感觉还是对VTKJS的渲染不太熟悉
后续还是得熟悉一下 VTKJS 的代码，把现在的代码结构改成 VTKJS代理的那个实现方式…
